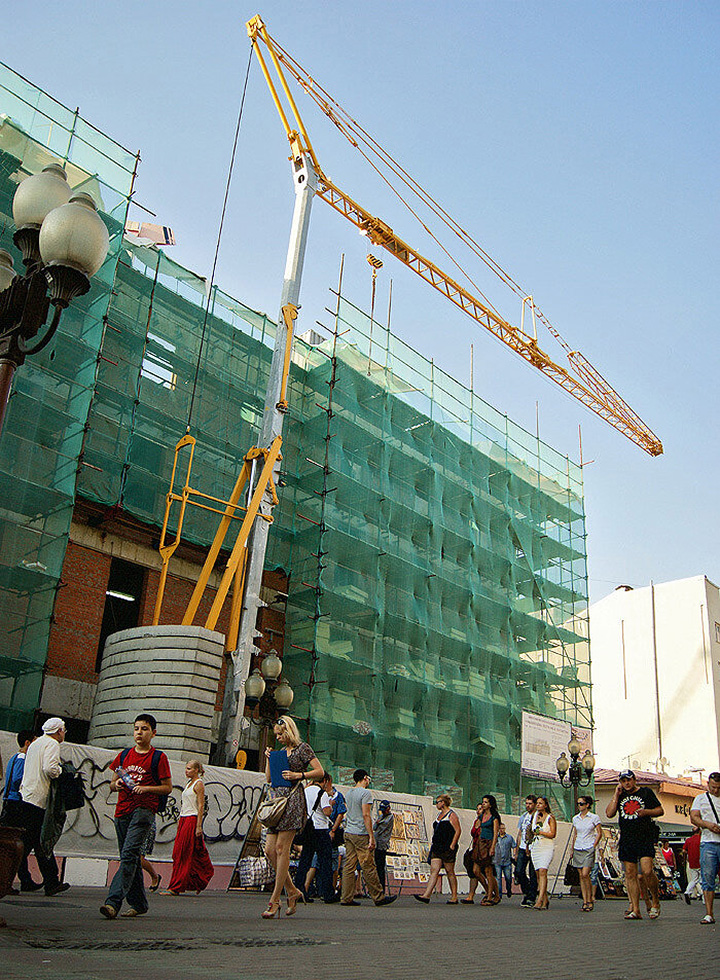

Проект производства работ (ППР) на установку строительных лесов, строительного подъемника и устройство фасадов на объекте: «Многофункциональный торгово-деловой комплекс с подземной автостоянкой и малая сцена театра имени Вахтангова по адресу: г. Москва, улица Арбат, владение 24, 26/2/3, строение 1, Большой Николопесковский переулок, дом 4, строение 2, 5».

Разработка ППР на установку строительных лесов выполнялась нашими специалистами для подрядной строительной организации, выполянющей фасадные работы.

В составе ППР наши специалисты разработали технологические карты по монтажу фасадной системы здания, а также планы, разрезы и фасады с привязкой строительных лесов и грузового подъемника.

На проектируемом здании применялись несколько разновидностей фасадных систем:

  • Вентилируемый фасад с облицовкой терракотовыми плитами (NBK)
  • Вентилируемый фасад с натуральным камнем

Обе системы выполнялись с воздушным зазором «U-Kon» по системе ATC-414.

В навесной фасадной системе для крепления плит NBK или облицовочных панелей из натурального камня использовались кляммеры из нержавеющей стали. Крепление алюминиевых направляющих к кронштейнам выполнялось с помощью заклепок. Кронштейны применялись из алюминиевого сплава АМг3. Кронштейны крепились к несущим конструкциям здания через изолирующую системную пластиковую прокладку анкерными болтами Elementa EAZ 10/25х105 мм. В качестве утеплителя внешних поверхностей несущих конструкций здания использовались 2 слоя минераловатных плит, общей толщиной 150 мм.

Цоколь здания выполнялся из облицовочных панелей из натурального камня с приклейкой. В качестве утеплителя внешних поверхностей несущих конструкций проектируемого здания использовались минераловатные плиты.

Витражи выполнялись из прессованных алюминиевых профилей сплава АД31-Т1 системы «CW-50FP» производства «Reynaers» (Бельгия). В качестве заполнения витражей использовался стеклопакет 6 SG Neutral 61НР.

Все работы по монтажу фасадов и витражей производились в ППР со строительных лесов ЛРСП-60, а подъем строительных материалов на ярусы строительных лесов осуществлялся с помощью грузового подъемника ПМГ-1-Б.

ППР успешно прошел все необходимые проверки и был согласован в заинтересованных организациях и службах ЦАО г. Москвы.
