ППР на буронабивные сваи ЭК «Театральный дом»
Проект производства работ (ППР) на устройство форшахты, буросекущихся свай, буронабивных свай, грунтоцементных элементов и обвязочного пояса на объекте: «Реконструкция с элементами нового строительства многофункционального комплекса с подземной автостоянкой по адресу: г. Москва, ЦАО, ул. Поварская, вл., 8/1/1, стр. 1, 2, вл. 10, стр. 3, Хлебный пер., вл. 3».
Разработка ППР выполнялась на устройство ограждающих конструкций котлована. В качестве ограждающих конструкий выполнялись:
- Стена в грунте из буросекущихся свай Ø750 мм, изготавливаемых с применением инвентарных обсадных труб
- Временное ограждение из буронабивных свай (БНС) Ø620 мм, с шагом 1,0 м, l=16,0 м с замковой частью из грунтоцементных элементов по методу «JET-2» Ø1200 мм, l=10,0 м, с шагом 1,0 м
- Стена в грунте траншейного типа толщиной 600 мм с установкой гидрошпонок
Перед началом работ по устройству «стены в грунте» ППР предусматривал устройство форшахты. Для форшахты разрабатывалась траншея, производилась установка опалубки и арматурных каркасов, а затем выполнялось бетонирование. После выдерживания бетона и снятия опалубки форшахта засыпалась песком с послойным уплотнением до проектной отметки.

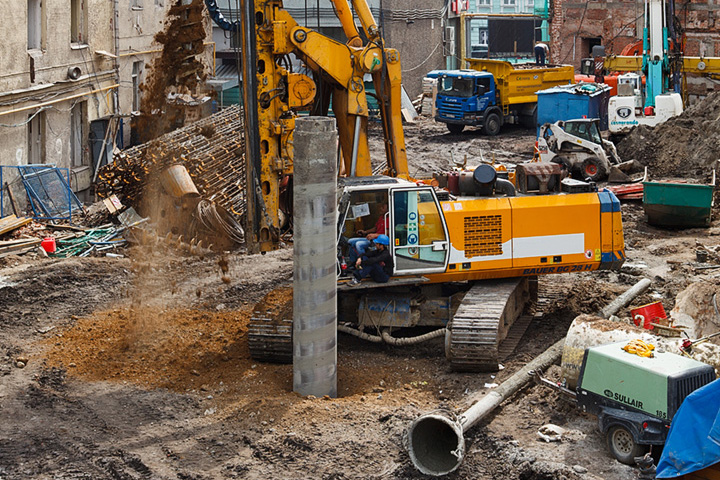

ППР предусматривал устройство буросекущихся свай, выполняемых с отметки планировочной поверхности вращательным бурением под защитой инвентарных обсадных труб Ø750 мм. Буронабивные сваи армировались пространственным арматурным каркасом из 12 Ø32 мм А500С. Промежуточные сваи (секущиеся) не армировались. Бетонирование БНС выполнялось тяжелым бетоном класса В30 с фракцией крупного заполнителя до 20мм. Укладка бетонной смеси производилась в ППР методом вертикально-перемещаемой трубы (ВПТ). Для устройства буронабивных сваи в ППР была выбрана буровая установка Casagrande B175XP которая и выполняла все работы на строительной площадке (см. фото).
По головам буросекущихся свай согласно ППР до начала разработки котлована выполнялся обвязочный железобетонный пояс из монолитного бетона класса В30. Армирование пояса выполнялось пространственным каркасом из стержневой арматуры класса А500С.
Для обеспечения устойчивости ограждающий конструкций в ППР предусматривалось устройство распорной системы, состоящей из распределительных поясов и распорок. Распорная система была запроектирована 3-х ярусной.
Распределительные пояса выполнялись из двутавров N70Б1, распорки из металлических труб Ø530х10 мм, Ø720х10 мм, Ø820х10 мм, Ø1020х10 мм.
Помимо этого в ППР было предусмотрены мероприятия по защите зданий окружающей застройки и усилению сохраняемых конструкций.
