ППР на шпунтовое ограждение
ППР на шпунтовое ограждение – это документ, в котором подробно рассматривается организация и технология выполнения работ по устройству шпунтового ограждения.
При возведении подземной части здания или сооружения особые требования предъявляются к откосам и стенкам котлована или траншеи.
Разработка ППР устанавливает необходимость устройства шпунтового ограждения котлована или траншеи.
Шпунтовое ограждение должно легко собираться и разбираться, быть прочным, воспринимать давление грунта и возможные дополнительные нагрузки от складируемых материалов и строительных машин, не стеснять рабочее место и обеспечивать безопасное производство работ.

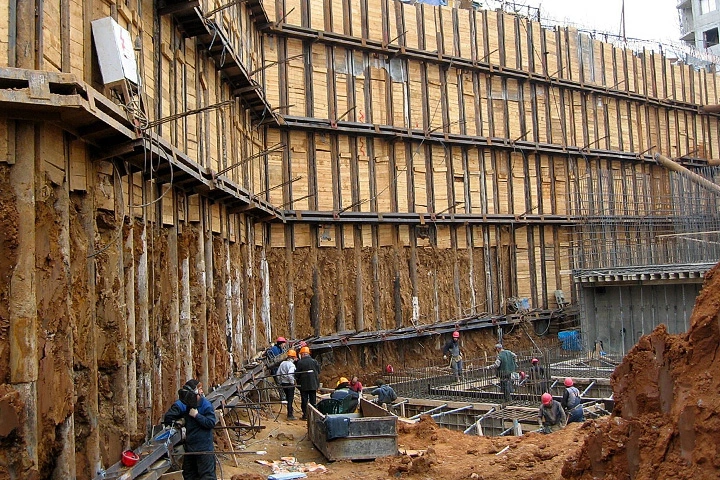

Устройство шпунтового ограждения
Для обеспечения устойчивости стенок котлована или траншеи их разрабатывают с откосами.
В стесненных городских условиях, когда невозможно обеспечить требуемое заложение откосов, вертикальные стенки закрепляют специальным временным креплением.
Наиболее распространенным видом временного крепления стенок котлована или траншеи в городских условиях является шпунтовое ограждение.
Шпунтовое ограждение – это наиболее надежный, но и дорогой способ крепления.
Оно применяется при разработке котлована в водонасыщенных грунтах вблизи существующих зданий и сооружений.
Временное ограждение стенок котлована выполняется в виде металлического шпунта, деревянных щитов с опорными стойками при подкосном креплении стенок.
Металлический шпунт погружается вертикально в грунт на расчетную глубину, превышающую глубину будущего котлована, за счет чего обеспечивает устойчивое и естественное состояние грунта за его пределами.
В качестве металлических стоек используются прокатные профили – трубы, швеллеры или двутавры.
В зависимости от типа грунта металлические стойки могут погружаться различным способом – забиваться, задавливаться, опускаться в заранее пробуренные скважины, а также заполняться бетоном.
Шпунтовое ограждение может быть сплошным в виде единой стенки из металлических стоек или прерывистым.
При прерывистом шпунте между стойками по мере разработки котлована выполняют деревянную «забирку» из досок, брусьев или шитов, которые предотвращают обвал грунта.

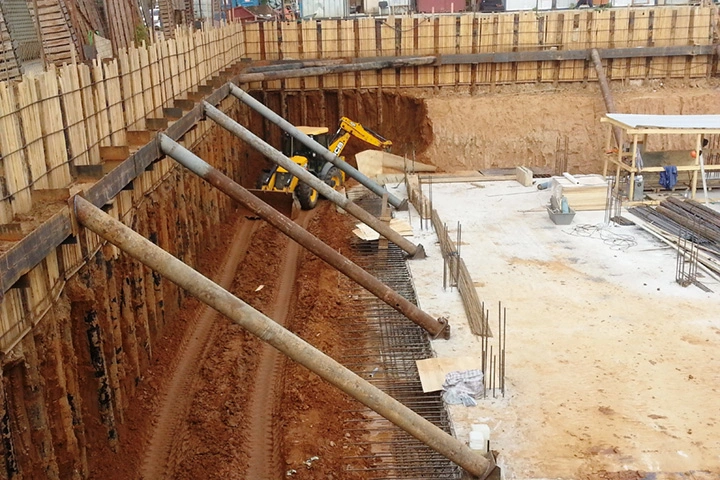

В глубоких котлованах и траншеях дополнительно устраиваются одноярусное или многоярусное распорное крепление, которое прижимает металлические стойки шпунтового ограждения к грунту.
По мере выполнения работ в котловане или траншее шпунтовое ограждение демонтируется.
