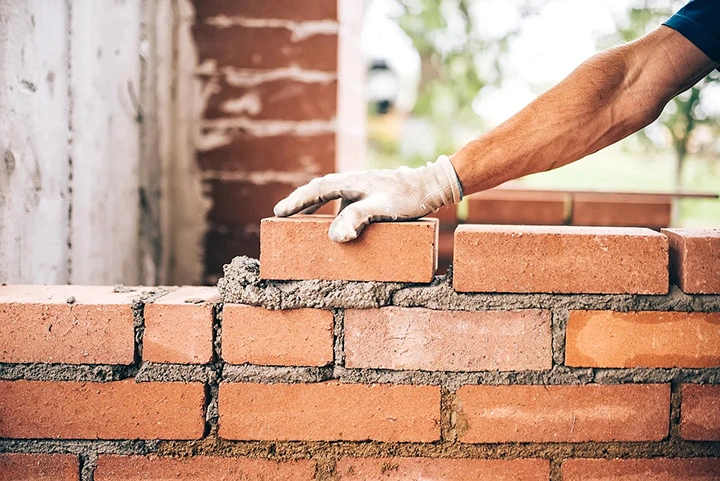

ППР на каменные работы

ППР на каменные работы – это документ, в котором подробно рассматривается организация и технология производства каменных работ.

Каменная кладка представляет собой поштучную укладку камня на растворе. Такая кладка может выполняться при устройстве фундаментов, стен, колонн, столбов и арочных сводов зданий и сооружений, а также при отделочных работах.

Главной технологической особенностью каменных работ является то, что они не поддаются полной механизации.

Разработка ППР на каменные работы заключается главным образом в организации и оптимизации подготовительных работ, так как от них во многом зависит производительность каменных работ.

Мы разрабатываем ППР на каменные работы.
Оперативно и недорого с бесплатными корректировками.

Заказать ППР

Виды каменной кладки

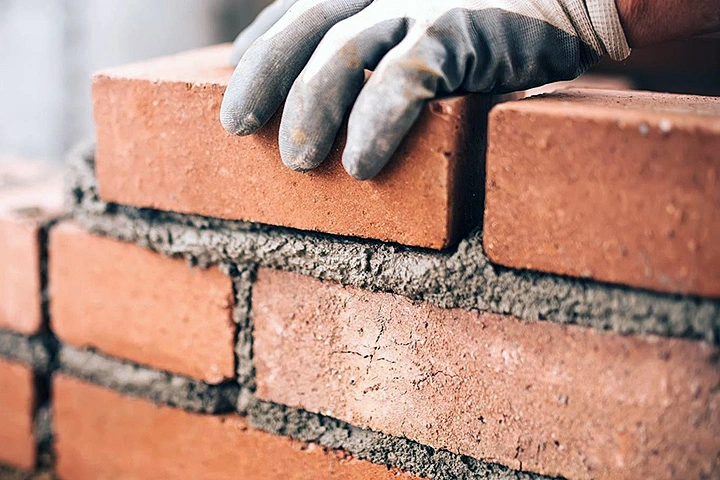

Виды каменной кладки

В зависимости от применяемых материалов каменная кладка подразделяется на кладку из искусственных и природных камней.

В свою очередь для кладки из искусственных камней широко используется сплошной и пустотелый кирпич, сплошные и пустотелые прямоугольные каменные блоки.

Виды каменной кладки:

  • Кирпичная – из глиняного и силикатного сплошного и пустотелого кирпича
  • Кирпичная с облицовкой – из искусственных и естественных камней и блоков
  • Мелкоблочная – из природных или искусственных, бетонных и керамических камней, укладываемых вручную
  • Тесовая – из природных обработанных камней правильной формы, укладываемых вручную или краном
  • Бутовая – из природных камней неправильной формы
  • Бутобетонная – из бута и бетонной смеси, обычно в опалубке

Наибольшее распространение в строительстве получила кирпичная кладка.

Устройство кирпичной кладки

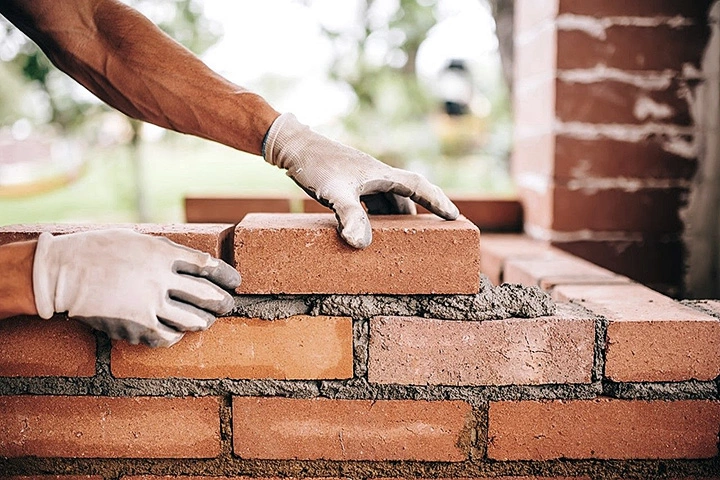

Устройство кирпичной кладки

Кирпич относится к искусственному каменному материалу размерами 250х120х65 мм и имеет шесть граней. Нижняя и верхняя грань называется постелью, две боковые большого размера – ложками, а две боковые меньшего размера – тычками.

Постель – поверхности кирпича, воспринимающие и передающие усилия на нижние слои кладки.

Ложок – кирпич, уложенный длинной стороной вдоль стены.

Тычок – кирпич, уложенный короткой стороной вдоль стены.

Шов – пространство между кирпичами в продольном и поперечном направлениях, заполненное раствором.

Верста – наружный ряд кирпича при кладке.

Существует наружная и внутренняя верста, заполнение между верстами – забутка.

Ложковый ряд – способ укладки, когда наружная верста состоит из ложков.

Тычковый ряд – наружная верста, укладываемая из тычков.

Существует целый кирпич, половинка, трехчетвертка и четвертка.

Кладка в пустошовку – наружные швы на глубину 10-15 мм не заполняются раствором, что приводит к лучшей связи кладки при последующем оштукатуривании.

Кладка под расшивку – швы кладки заполняются раствором полностью.

Кладка вподрезку – швы заполняются раствором заподлицо с наружной поверхностью стены.

Кирпичная кладка выполняется из отдельных кирпичей и при помощи раствора объединяется в единую конструкцию, в которой уложенные кирпичи не должны смещаться под действием нагрузок. Поэтому раскладка кирпичей производится в определенной последовательности, которая называется перевязка швов. Горизонтальные и вертикальные швы в кирпичной кладке должны иметь толщину 10-12 мм.

Толщина кирпичной кладки назначается кратной 0,5 кирпича, поэтому стены могут иметь следующую толщину:

  • Полкирпича (120 мм)
  • Кирпич (250 мм)
  • Полтора кирпича (380 мм)
  • Два кирпича (510 мм)
  • Два с половиной кирпича (640 мм)
  • Три кирпича (770 мм)

Высота рядов кладки складывается из высоты кирпича и толщины шва раствора. При толщине шва раствора 12 мм и кирпича 65 мм высота ряда кладки составляет 77 мм. Таким образом в 1 метре высоты кирпичной кладки размещается 13 рядов.

Прямоугольность кирпича устанавливает определенный порядок укладки, обеспечивающей целостность возводимой конструкции, которая достигается за счет системы перевязки кладки.

Для кирпичной кладки характерна вертикальная, продольная и поперечная перевязка швов. Перевязка продольных швов необходима для того, чтобы кладка не расслаивалась вдоль стены, и чтобы возникающие напряжения в кладке распределялись равномерно по всей ширине стены. Перевязка поперечных швов необходима для продольной связи между отдельными кирпичами. Перевязка поперечных швов выполняется ложковыми и тычковыми рядами, а продольные только тычковыми.

В ППР наши специалисты разрабатывают подробные технологические схемы кирпичной кладки:

  • Установка порядовок и натягивание причалки
  • Подготовка постели
  • Подача и разравнивание раствора
  • Укладка кирпичей на постель
  • Проверка правильности укладки кирпичей
  • Расшивка швов

Порядовки устанавливаются в углах кладки, в местах пересечения стен и на прямых участках стен. Причалка натягивается между порядовками. Во избежание ее провисания с определенным шагом под нее укладываются на растворе маячные камни или деревянные бруски так, чтобы они выступали за плоскость кирпичной кладки на 20-30 мм. Причалка сверху прижимается кирпичом, уложенным насухо на маяк. Причалка служит направляющей при укладке наружных и внутренних верст. Причалка на наружных верстах устанавливается для каждого ряда кладки, а на внутренних верстах через 3-4 ряда.

Подготовка постели заключается в очистке и раскладке на ней кирпичей. Для кладки наружной версты кирпичи раскладываются на внутренней половине стены, а для кладки внутренней версты на наружной половине. Раствор на постель подается лопатой, а разравнивается кельмой.

Кирпич укладывается каменщиком тремя способами:

  • Вприсык
  • Вприсык с подрезкой
  • Вприжим

Вприсык применяется при кладке стен впустошовку. Раствор расстилается грядкой толщиной 20-25 мм, не доходя до стены на 20-30 мм. Ширина слоя раствора на тычковом ряду составляет 220-230 мм, а для ложкового 90-100 мм. Способом вприсык кирпич укладывается без кельмы. Каменщик держит кирпич в руке под углом к постели и двигает его к ранее уложенному кирпичу, захватывая часть раствора. Захват раствора начинается на расстоянии 60-70 мм от ранее уложенного кирпича. Укладываемый кирпич каменщик осаживает нажимом руки. При укладке кирпича вертикальный шов между ним и ранее уложенным должен быть заполнен раствором. Кладка способом вприсык может вестись двумя руками, что повышает производительность труда.

Способом вприсык с подрезкой ведется кладка при необходимости полного заполнения швов раствором с расшивкой. В этом случае раствор расстилается с отступом от края стены на 10 мм. Каменщик укладывает кирпич так же, как и при укладке способом вприсык, но раствор, выжатый из шва на лицевую поверхность стены, подрезается кельмой.

Если возводимая кирпичная стена будет воспринимать значительные нагрузки, то кладка ведется способом вприжим с полным заполнением швов раствором. Каменщик распределяет раствор по постели грядкой высотой 25-30 мм и шириной 210-220 мм под тычковый ряд и 80-90 мм под ложковый ряд. При укладке кирпича каменщик срезает кельмой с постели часть раствора и наносит его на грань ранее уложенного кирпича, а затем зажимает укладываемым кирпичом, постепенно поднимая кельму. Равномерное обжатие горизонтальной постели достигается осаживанием кирпича до уровня причального шнура. Выжатый раствор каменщик срезает кельмой. Горизонтальные и вертикальные швы полностью заполняются раствором.

Кладочный раствор

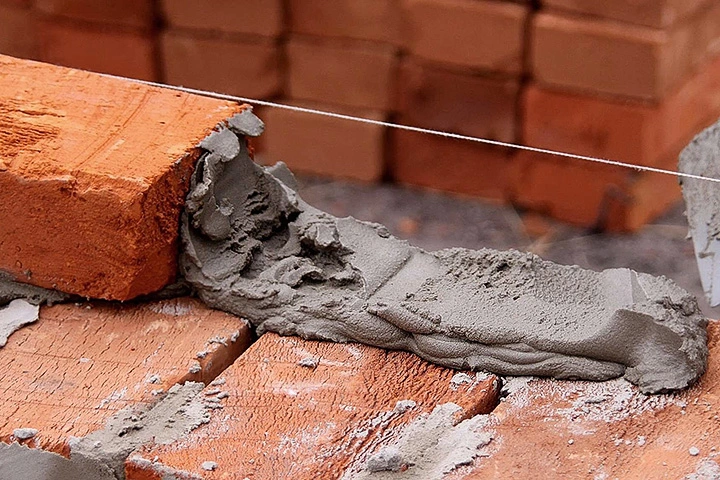

Кладочный раствор

Раствор для устройства кирпичной кладки называется кладочным.

Кладочный раствор и отдельные кирпичи объединяются в единую конструкцию. С помощью раствора выравниваются постели кирпичей, в результате чего обеспечивается равномерная передача действующего усилия от одного кирпича другому. Раствор заполняет промежутки между кирпичами и препятствует проникновению в кладку воздуха и воды. Таким образом, раствор обеспечивает равномерную передачу усилий, предохраняет кладку от продувания, проникновения воды, а также повышает морозостойкость.

Раствор для кирпичной кладки не только должен быть прочным и морозостойким, но и иметь требуемую удобоукладываемость, обеспечивающую укладку раствора на основание тонким однородным слоем и хорошее заполнение всех швов и пустот.

В большинстве случаев применяется цементный раствор марки от 100 до 300.

Размер зерен песка для кладочного раствора не должен превышать 2,5 мм, а подвижность раствора в кирпичной кладке должна быть 9-13 см.

Скорость нарастания прочности раствора зависит от свойств вяжущих и условий твердения. При температуре +15°С раствор набирает 25% марочной прочности через 3 суток, 50% через 7 суток, 75% через 14 суток, а 100% через 28 суток. С повышение температуры твердеющего раствора его прочность нарастает быстрее, при понижении – медленнее.

Организация рабочего места


Организация рабочего места

Рабочее место бригады каменщиков включает участок стены, где размещаются рабочие, необходимые материалы, инструмент и приспособления. Рабочее место может находиться на земле, междуэтажном перекрытии, рабочих подмостях и строительных лесах.

Производительность труда каменщиков зависит от организации рабочего места, исключающей не относящиеся к процессу движения рабочих.

При организации рабочего места каменщиков максимально сокращается расстояние перемещения кирпича и раствора от места складирования к месту укладки.

Общая ширина рабочего места принимается равной 2,5 м, в том числе:

  • Рабочая зона шириной 0,6 м между стеной и материалами
  • Зона складирования материалов 1,0-1,5 м для размещения поддонов с кирпичом и ящиков с раствором
  • Транспортная зона 0,6-1,25 м для передвижения рабочих, занятых доставкой строительных материалов в зону работ

Поддоны с кирпичом и ящики для раствора устанавливаются длинной стороной перпендикулярно к оси возводимой стены, что сокращает затраты труда при наборе материалов. Число поддонов с кирпичом и ящиков с раствором зависит от толщины возводимой стены, наличия проемов на данном участке кладки, сложности архитектурного оформления.

При кладке глухих стен расстояние между ящиками с раствором наши специалисты принимают в ППР равным 3,6 метра, а между ними устанавливаются поддоны с кирпичом.

При кладке стен с проемами кирпич размещается напротив простенков, а раствор – напротив проемов.

Раствор на рабочее место подается в ящиках 0,27 м3. Ящики устанавливаются напротив проемов на расстоянии 2,0-2,5 м.

Кирпич доставляется на строительную площадку пакетным способом, на поддонах. Приготовление кладочного раствора производится централизовано, на заводе, а доставка на строительную площадку в автобетоносмесителях. Раствор выгружается в устройство для механического перемешивания и подается на рабочее место в бункерах, бадьях или ящиках. При небольших объемах кирпичной кладки раствор приготавливается непосредственно на строительной площадке. Подача кирпича и кладочного раствора осуществляется грузоподъемным краном.

Подмости и строительные леса


Подмости и строительные леса

Этажи по высоте разбиваются на ярусы. Ярус – это часть высоты или этажа здания, на котором строительный процесс каменщика выполняется непрерывно, без изменения расположения рабочего места по высоте.

Производительность каменщика начинает падать, если высота яруса превышает 1,2 м. В этом случае кирпичная кладка до 1,2 м ведется с перекрытия, земли или настила, а выше – с подмостей, вышек-тур или строительных лесов.

Обычно строительные леса применяются при кирпичной кладке наружных стен или отделки фасадов здания, а подмости и вышки-туры при внутренней кладке кирпичных стен и перегородок.

Подмости – это вспомогательные устройства, устанавливаемые для выполнения кирпичной кладки на высоте. Подмости должны быть удобными в установке и перестановке, соответствовать ширине рабочего места каменщика и удовлетворять требованиям охраны труда. Инвентарные подмости дают возможность многократного использования.

Строительные леса – это временно устанавливаемые строительные конструкции, предназначенные для возведения кирпичной кладки на всю высоту здания или сооружения. Наибольшее распространение получили трубчатые строительные леса.
